Чтобы вы смогли рассмотреть, как устроена кровь человека, микроскоп должен давать не менее 1000-кратного увеличения. Учитывайте это при его выборе.
Состав крови

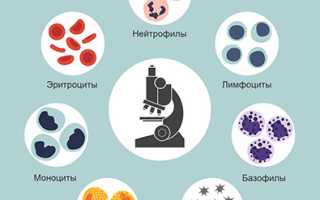

Кровь состоит из 4-х основных компонентов:
- красные кровяные клетки – эритроциты, обеспечивающие транспортировку кислорода от легких к органам человека;
- белые кровяные клетки – лейкоциты, отвечающие за борьбу с атакующими организм инфекциями;
- кровяные пластинки – тромбоциты, обеспечивающие свертываемость крови, предохраняя, тем самым, организм от смертельной кровопотери при травмах и порезах.
Что такое микроскоп
Это оптический прибор, с помощью которого получают изображения, увеличенные в несколько раз. Исследованию подвергают как видимые, так и невидимые объекты. Чаще всего это микроорганизмы, клетки живых тканей, элементы структуры веществ и многое другое. Микроскопы бывают простыми и сложными. Первое устройство состоит из одной плосковыпуклой линзы (например, обычная лупа), сложное – сочетает в себе комбинацию двух простых линз. Интересно! Современные микроскопы могут давать увеличение до 2000 крат, при котором качество изображения будет отличным.
Для исследования крови используют сложный микроскоп, так как он дает большое увеличение и обладает высокой разрешающей способностью. Действие основано на двухступенчатой схеме:
- Один объектив (линзу) подносят близко к объекту. Он увеличивает изображение с необходимым разрешением.
- Второй объектив (окуляр) располагают непосредственно близко к органу зрения наблюдателя.
Две системы линз располагаются на противоположных концах тубуса устройства. Штатив является основной частью тубуса.
Красные кровяные клетки — эритроциты
Красные кровяные клетки выполняют одну из важных функций крови. В капле крови содержатся миллионы эритроцитов, которые постоянно циркулируют по кровеносным сосудам, доставляя к органам кислород и удаляя образующийся в процессе клеточного дыхания углекислый газ.
Эритроциты называют красными кровяными клетками, потому что они содержат белок гемоглобин, имеющий ярко красный цвет. Именно гемоглобин переносит кислород и углекислый газ. Когда кровь проходит через легкие, молекулы кислорода присоединяются к гемоглобину, который доставляет его к каждой клеточке нашего тела. Освободившись от кислорода, гемоглобин присоединяет к себе молекулы углекислого газа. В легких, углекислый газ освобождается и выводится с дыханием из организма.
Средний срок жизни эритроцита составляет 120 дней. Костный мозг постоянно производит клетки крови, восполняя их естественную убыль.
Клинический анализ крови: от светового микроскопа к гематологическим анализаторам
Общий клинический анализ крови – это самый распространенный диагностический тест, который назначает пациенту врач. За последние десятилетия технология этого рутинного, но очень информативного исследования проделала колоссальный рывок – она стала автоматической. В помощь врачу лабораторной диагностики, орудием труда которого был обычный световой микроскоп, пришли высокотехнологичные автоматические гематологические анализаторы. В этом посте мы расскажем, что именно происходит внутри «умной машины», видящей нашу кровь насквозь, и почему ей следует верить. Мы будем рассматривать физику процессов на примере гематологического анализатора UniCel DxH800
мирового бренда Beckman Coulter. Именно на этом оборудовании выполняются исследования, заказанные в сервисе лабораторной диагностики LAB4U.RU. Но для того, чтобы понять технологию автоматического анализа крови, мы разберемся с тем, что видели врачи-лаборанты под микроскопом и как они интерпретировали эту информацию.
Параметры анализа крови
Итак, в крови содержится три вида клеток:
- лейкоциты, обеспечивающие иммунную защиту;
- тромбоциты, отвечающие за свертываемость крови;
- эритроциты, осуществляющие транспорт кислорода и углекислого газа.
Эти клетки находятся в крови в совершенно определенных количествах. Их обуславливают возраст человека и состояние его здоровья. В зависимости от условий, в которых находится организм, костный мозг производит столько клеток, сколько их требуется организму. Поэтому, зная количество определенного вида клеток крови и их форму, размер и другие качественные характеристики, можно уверенно судить о состоянии и текущих потребностях организма. Именно эти ключевые параметры – количество клеток каждого вида, их внешний вид и качественные характеристики – составляют общий клинический анализ крови.
При проведении общего анализа крови производят подсчет количества эритроцитов, тромбоцитов и лейкоцитов. С лейкоцитами сложнее: их несколько видов, и каждый вид выполняет свою функцию. Выделяют 5 разных видов лейкоцитов:
- нейтрофилы, нейтрализующие в основном бактерии;
- эозинофилы, нейтрализующие иммунные комплексы антиген-антитело;
- базофилы, участвующие в аллергических реакциях;
- моноциты – главные макрофаги и утилизаторы;
- лимфоциты, обеспечивающие общий и местный иммунитет.
В свою очередь, нейтрофилы по степени зрелости разделяют на:
- палочкоядерные,
- сегментоядерные,
- миелоциты,
- метамиелоциты.
Важный и наиболее известный показатель – количество в крови гемоглобина – сложного белка, обеспечивающего поступление кислорода к тканям и выведение углекислого газа. Концентрация гемоглобина в крови – главный показатель при диагностике анемий.
Еще один из важных параметров – это скорость оседания эритроцитов (СОЭ). При воспалительных процессах у эритроцитов появляется свойство слипаться друг с другом, образуя небольшие сгустки. Обладая большей массой, слипшиеся эритроциты под действием силы тяжести оседают быстрее, чем одиночные клетки. Изменение скорости их оседания в мм/ч является простым индикатором воспалительных процессов в организме.
Как было: скарификатор, пробирки и микроскоп
Забор крови
Вспомним, как раньше сдавали кровь: болезненный прокол подушечки скарификатором, бесконечные стеклянные трубочки, в которые собирали драгоценные капли выжатой крови. Как лаборант одним стёклышком проводил по другому, где находилась капля крови, царапая на стекле номер простым карандашом. И бесконечные пробирки с разными жидкостями. Сейчас это уже кажется какой-то алхимией. Кровь брали именно из безымянного пальца, на что были вполне серьезные причины: анатомия этого пальца такова, что его травмирование дает минимальную угрозу сепсиса в случае инфицирования ранки. Забор крови из вены считался куда более опасным. Поэтому анализ венозной крови не был рутинным, а назначался по необходимости, и в основном в стационарах.
Стоит отметить, что уже на этапе забора начинались значительные погрешности. Например, разная толщина кожи дает разную глубину укола, вместе с кровью в пробирку попадала тканевая жидкость – отсюда изменение концентрации крови, кроме того, при давлении на палец клетки крови могли разрушаться.
Помните ряд пробирок, куда помещали собранную из пальца кровь? Для подсчета разных клеток действительно нужны были разные пробирки. Для эритроцитов – с физраствором, для лейкоцитов – с раствором уксусной кислоты, где эритроциты растворялись, для определения гемоглобина – с раствором соляной кислоты. Отдельный капилляр был для определения СОЭ. И на последнем этапе делался мазок на стекле для последующего подсчета лейкоцитарной формулы.
Анализ крови под микроскопом
Лейкоциты считали здесь же, но использовали уже большие квадраты сетки, поскольку лейкоциты в тысячу раз больше, чем эритроциты. После подсчета лейкоцитов их количество умножали на 10 в 9-й степени и вносили в бланк. У опытного лаборанта подсчет клеток занимал в среднем 3-5 мин.
Методы подсчета тромбоцитов в камере Горяева были очень трудоемки из-за малой величины этого вида клеток. Оценивать их количество приходилось только на основе окрашенного мазка крови, и сам процесс был тоже весьма трудоемким. Поэтому, как правило, количество тромбоцитов рассчитывали только по специальному запросу врача.
Лейкоцитарную формулу
, то есть процентный состав лейкоцитов каждого вида в общем их количестве мог определять только врач – по результатам изучения мазков крови на стеклах.
Визуально определяя находящиеся в поле зрения различные виды лейкоцитов по форме их ядра, врач считал клетки каждого вида и общее их количество. Насчитав 100 в совокупности, он получал требуемое процентное соотношение каждого вида клеток. Для упрощения подсчета использовались специальные счетчики с отдельными клавишами для каждого вида клеток. Примечательно, что такой важный параметр, как гемоглобин, определялся лаборантом визуально (!) по цвету гемолизированной крови в пробирке с соляной кислотой. Метод был основан на превращении гемоглобина в солянокислый гематин коричневого цвета, интенсивность окраски которого пропорциональна содержанию гемоглобина. Полученный раствор солянокислого гематина разводили водой до цвета стандарта, соответствующего известной концентрации гемоглобина. В общем, прошлый век
Как стало: вакуумные контейнеры и гематологические анализаторы
Начнем с того, что сейчас полностью поменялась технология забора крови. На смену скарификаторам и стеклянным капиллярам с пробирками пришли вакуумные контейнеры. Использующиеся теперь системы забора крови малотравматичны, процесс полностью унифицирован, что значительно сократило процент погрешностей на этом этапе. Вакуумные пробирки, содержащие консерванты и антикоагулянты, позволяют сохранять и транспортировать кровь от точки забора до лаборатории. Именно благодаря появлению новой технологии стало возможным сдавать анализы максимально удобно – в любое время, в любом месте.
На первый взгляд, автоматизировать такой сложный процесс, как идентификация клеток крови и их подсчет, кажется невозможно. Но, как обычно, все гениальное просто. В основе автоматического анализа крови лежат фундаментальные физические законы. Технология автоматического подсчета клеток была запатентована в далеком 1953 году американцами Джозефом и Уолессом Культерами. Именно их имя стоит в название мирового бренда гематологического оборудования Bеckman&Coulter.
Подсчет клеток
Апертурно-импедансный метод (метод Культера или кондуктометрический метод) основан на подсчете количества и оценке характера импульсов, возникающих при прохождении клетки через отверстие малого диаметра (апертуру), по обе стороны которого расположены два электрода. При прохождении клетки через канал, заполненный электролитом, возрастает сопротивление электрическому току. Каждое прохождение клетки сопровождается появлением электрического импульса. Чтобы выяснить, какова концентрация клеток, необходимо пропустить через канал определенный объем пробы и сосчитать количество появившихся импульсов. Единственное ограничение – концентрация пробы должна обеспечивать прохождение через апертуру только одной клетки в каждый момент времени.
За прошедшие более 60 лет технология автоматического гематологического анализа прошла большой путь. Вначале это были простые счетчики клеток, определяющие 8-10 параметров: количество эритроцитов (RBC), количество лейкоцитов (WBC), гемоглобин (Hb) и несколько расчетных. Такими были анализаторы первого класса .
Второй класс
анализаторов определял уже до 20 различных параметров крови. Они существенно выше по уровню в дифференциации лейкоцитов и способны выделять популяции гранулоцитов (эозинофилы + нейтрофилы + базофилы), лимфоцитов и интегральной популяции средних клеток, куда относились моноциты, эозинофилы, базофилы и плазматические клетки. Такая дифференциация лейкоцитов успешно использовалась при обследовании практически здоровых людей.
Самыми технологичными и инновационными анализаторами на сегодняшний день являются машины третьего класса
, определяющие до сотни различных параметров, проводящие развернутое дифференцирование клеток, в том числе по степени зрелости, анализирующие их морфологию и сигнализирующие врачу-лаборанту об обнаружении патологии. Машины третьего класса, как правило, снабжены еще и автоматическими системами приготовления мазков (включая их окраску) и вывода изображения на экран монитора. К таким передовым гематологическим системам относятся оборудование BeckmanCoulter, в частности система клеточного анализа UniCel DxH 800 .
Современные аппараты BeckmanCoulter используют метод многопараметрической проточной цитометрии на основе запатентованной технологии VCS (Volume-Conductivity-Scatter). VCS-технология подразумевает оценку объема клетки, ее электропроводимость и светорассеяние. Первый параметр – объем клетки – измеряется с использованием принципа Культера на основе оценки сопротивления при прохождении клеткой апертуры при постоянном токе. Величину и плотность клеточного ядра, а также ее внутренний состав определяют с помощью измерения ее электропроводности в переменном токе высокой частоты. Рассеяние лазерного света под разными углами позволяет получить информацию о структуре клеточной поверхности, гранулярности цитоплазмы и морфологии ядра клетки.
Полученные по трем каналам данные комбинируются и анализируются. В результате клетки распределяются по кластерам, включая разделение по степени зрелости эритроцитов и лейкоцитов (нейтрофилов). На основе полученных измерений этих трех размерностей определяется множество гематологических параметров – до 30 в диагностических целях, более 20 в исследовательских целях и более ста специфичных расчетных параметров для узкоспециализированных цитологических исследований. Данные визуализируются в 2D- и 3D-форматах. Врач-лаборант, работающий с гематологическим анализатором BackmanCoulter, видит результаты анализа на мониторе примерно в таком виде:
А далее принимает решение – надо ли их верифицировать или нет.
Стоит ли говорить, что информативность и точность современного автоматического анализа во много раз выше мануального? Производительность машин подобного класса – порядка сотни образцов в час при анализе тысяч клеток в образце. Вспомним, что при микроскопии мазка врачом анализировалось только 100 клеток!
Однако несмотря на эти впечатляющие результаты, именно микроскопия до сих пор пока остается «золотым стандартом» диагностики. В частности, при выявлении аппаратом патологической морфологии клеток образец анализируется под микроскопом вручную. При обследовании больных с гематологическими заболеваниями микроскопия окрашенного мазка крови проводится только вручную опытным врачом-гематологом. Именно так, вручную, дополнительно к автоматическому подсчету клеток, выполняется оценка лейкоцитарной формулы во всех детских анализах крови по заказам, сделанным с помощью лабораторного онлайн-сервиса LAB4U.RU.
Вместо резюме
Белые кровяные клетки — лейкоциты
Лейкоциты исполняют защитные функции, как только в организм проникает инфекция в дело вступают белые кровяные клетки — лейкоциты. Лейкоциты постоянно находятся на страже. Некоторые лейкоциты (лимфоциты) производят защитные антитела – белки, нейтрализующие или уничтожающие вирусы и болезнетворные бактерии.
Жизненный цикл лейкоцитов сравнительно короток — от нескольких дней, до нескольких недель. В одном кубике крови здорового человека содержится от 4 до 8 тысяч лейкоцитов. Если организм борется с инфекцией, это число может увеличиться. Постоянное слишком большое или слишком малое количество лейкоцитов в крови может свидетельствовать о наличии серьёзных заболеваний.
Тромбоциты клетки, защищающие организм от фатальной кровопотери
Тромбоциты форменные кровяные элементы, которые участвуют в обеспечении гемостаза. Представлены мелкими клетками двояковыпуклой формы, не имеющие ядра. Диаметр тромбоцита варьируется в пределах 2-10 мкм.
Продуцируются тромбоциты красным костным мозгом, где проходят 6 циклов созревания, после чего выходят в кровоток и находятся там от 5 до 12 дней. Разрушение тромбоцитов происходит в печени, селезенке и костном мозге.
Тромбоциты
Находясь в кровотоке, тромбоциты имеют форму диска, но при активации тромбоцит приобретает форму сферы, на которой образуются псевдоподии специальные выросты, с помощью которых тромбоциты соединяются между собой и прилипают к поврежденной поверхности сосуда.
В человеческом организме тромбоциты выполняют 3 основные функции:
- Создают пробки на поверхности поврежденного кровеносного сосуда, способствуя остановке кровотечения (первичный тромб),
- Участвуют в свертывании крови, что также важно для остановки кровотечения,
- Тромбоциты предоставляют питание клеткам сосудов.
Тромбоциты классифицируют на:
- Микроформы – тромбоцит диаметром до 1,5 мкм,
- Нормоформы тромбоцит диаметром от 2 до 4 мкм,
- Макроформы тромбоцит диаметром 5 мкм,
- Мегалоформы тромбоцит диаметром до 6-10 мкм.
Тромбоциты
Человек очень тяжело переносит массированную кровопотерю. Однако наш организм имеет механизм, защищающий его от потери крови, и основную роль в этом механизме играют тромбоциты.
Тромбоциты представляют собой бесцветные тельца неправильной формы, циркулирующие в крови. Они обладают способностью формировать сгустки (тромбы), останавливающие кровотечение.
Если началось кровотечение, то тромбоциты собираются у раны и пытаются блокировать кровотечение. Кальций, витамин К и белок фибриноген помогают тромбоцитам сформировать сгусток закрывающий кровоточащий сосуд. По мере высыхания, сгусток твердеет, образуя хорошо всем известную «корочку».
Группы крови и резус-фактор
На поверхности красных кровяных телец располагаются антигены, которых существует насколько разновидностей. Именно поэтому кровь одного человека может отличаться от крови другого. Антигены формируют резус-фактор и групповую принадлежность крови.
антиген; группа крови
I | |
0A | II |
0B | III |
AB | IV |
Наличие/отсутствие на поверхности эритроцита антигена Rh определяет резус-фактор (при наличии Rh резус положительный, при отсутствии отрицательный).
Определение резус-фактора и групповой принадлежности крови человека имеет большое значение при переливании донорской крови. Некоторые антигены несовместимы друг с другом, вызывая разрушение клеток крови, что может привести к гибели пациента. Очень важно переливать кровь от донора, группа крови и резус-фактор которого совпадают с показателями реципиента.
Норма эритроцитов, лейкоцитов и тромбоцитов в крови (таблица)
возраст; полэритроциты (х 10 12 /л); лейкоциты (х 10 9 /л); тромбоциты (х 10 9 /л)
1-3 месяца | муж | 3,5 — 5,1 | 6,0 — 17,5 | 180 — 490 |
жен | ||||
3-6 месяцев | муж | 3,9 — 5,5 | ||
жен | ||||
6-12 месяцев | муж | 4,0 — 5,3 | 180 — 400 | |
жен | ||||
1-3 года | муж | 3,7 — 5,0 | 6,0 — 17,0 | 160 — 390 |
жен | ||||
3-6 лет | муж | 5,5 — 17,5 | ||
жен | ||||
6-12 лет | муж | 4,5 — 14,0 | 160 — 380 | |
жен | ||||
12-15 лет | муж | 4,1 — 5,5 | 4,5 — 13,5 | 160 — 360 |
жен | 3,5 — 5,0 | |||
16 лет | муж | 4,0 — 5,5 | 4,5 — 12,0 | 180 — 380 |
жен | 3,5 — 5,0 | 150 — 380 | ||
16-65 лет | муж | 4,0 — 5,6 | 4,5 — 11,0 | 180 — 400 |
жен | 3,9 — 5,0 | 150 — 340 | ||
старше 65 лет | муж | 3,5 — 5,7 | 180 — 320 | |
жен | 3,5 — 5,2 | 150 — 320 |
