Отведения по Нэбу. Отведение по Гуревичу. Отведение по Клетэну.

Техника снятия ЭКГ: алгоритм

Укладываем пациента на кушетку в положение лежа на спине. Обезжириваем те участки кожи, куда будем накладывать электроды — протираем их салфеткой, смоченной в изотоническом растворе хлорида натрия (0,9%). Накладываем электроды: 4 пластинчатых — на нижние трети внутренней поверхности голеней и предплечий, а на грудь — грудные электроды, снабженные присосками-грушами. При одноканальной записи используют 1 грудной электрод, при многоканальной — несколько.

К каждому электроду присоединяем провода определенного цвета, идущие от электрокардиографа.

Общепринятая маркировка проводов электрокардиографа:

• красный — правая рука;
• желтый — левая рука;
• зеленый — левая нога;
• черный — правая нога (заземление пациента);
• белый — грудной электрод.

При регистрации ЭКГ в 6 грудных отведениях при наличии шестиканального электрокардиографа используют следующую маркировку наконечников:

• красный — для подключения к электроду V1;
• желтый — к V2;
• зеленый к V3;
• коричневый — к V4;
• черный — к V5;
• синий или фиолетовый — к V6.

Чаще всего ЭКГ регистрируют в 12 отведениях:

• стандартных (двухполюсных) отведения (I, II, III);
• 3 усиленных однополюсных отведения;
• 6 грудных отведений.

Стандартные (двухполюсные) отведения ЭКГ

Регистрация стандартных отведений от конечностей проводится при попарном подключении электродов:

• I стандартное отведение — левая рука (+) и правая рука (-);
• II стандартное отведение — левая нога(+) и правая рука (-);
• III стандартное отведение — левая нога (+) и левая нога (-).

Электроды накладываются на левой руке, правой руке и левой ноге (смотрите маркировку на рисунке). На правую ногу накладывается 4-й электрод для подключения к заземляющему проводу.

Формирование трех стандартных электрокардиографи­ческих отведений от конечностей. Внизу — треугольник Эйнтховена, каждая сторона которого является осью того или иного стандартного отведения

Усиленные однополюсные отведения от конечностей

Однополюсные отведения характеризуются наличием только одного активного — положительного — электрода, отрицательный электрод индифферентен и представляет собой «объединенный электрод Гольберга», который образуется при соединении через дополнительное сопротивление двух конечностей.

Усиленные однополюсные отведения имеют следующие обозначения:

• aVR — отведение от правой руки;
• aVL — от левой руки;
• aVF — от левой ноги.

Формирование трех усиленных однополюсных отведе­ний от конечностей. Внизу — треугольник Эйнтховена и расположение осей трех усиленных однополюсных отведений от конечностей.

Грудные отведения

Грудные отведения в ЭКГ являются однополюсными. Активный электрод присоединяется к положительному полюсу электрокардиографа, а объединенный от конечностей тройной индифферентный электрод — к отрицательному полюсу аппарата. Грудные отведения принято обозначать буквой V:

• V1 — активный электрод располагают в IV межреберье у правого края грудины;
• V2 — в IV межреберье у левого края грудины;
• V3 — между IV и V межреберьями по левой окологрудинной линии;
• V4 — в V межреберье по левой среднеключичной линии;
• V5 — в V межреберье по передней подмышечной линии;
• V6 — и V межреберье по средней подмышечной линии.

Выбор усиления электрокардиографа

При подборе усиления каждого канала электрокардиографа необходимо, чтобы напряжение в 1 mV вызывало отклонение гальванометра и регистрирующей системы в 10 мм. В положении переключателя отведений «0» регулируют усиление аппарата и регистрируют калибровочный милливольт. При слишком большой амплитуде зубцов (1 mV = 5 мм) можно уменьшить усиление, при малой (1 mV = 15-20 мм) — увеличить.

Регистрация ЭКГ

Запись электрокардиограммы проводится при спокойном дыхании пациента. Сначала — в I, II, III стандартных отведениях, далее — в усиленных однополюсных отведениях от конечностей (aVR, aVL, aVF), затем — в грудных отведениях V1. V2, V3, V4, V5, V6. В каждом из отведений следует регистрировать не менее 4-х сердечных циклов.

Как можно заключить из представленного, при необходимых знаниях и навыках техника снятия ЭКГ не должна представлять для медицинской сестры никаких сложностей.

Основные правила в размещении электродов

Чтобы записать ЭКГ, нужно установить электроды на специальные точки на теле. Только так будет возможность правильно записать электрические импульсы, которые вырабатывает сердце. Именно правильное расположение клеммы обеспечивают четкую запись кардиограммы. Обязательно смазать место наложения электрода при ЭКГ спиртом.

Если у пациента много волос на теле, то нужно обработать кожу раствором мыла или побрить волосы. Для лучшей электропроводимости нужно смазать каждый электрод гелем. Если геля под рукой не оказалось, можно взять изотонический раствор или марлевые прокладки. Но если исследование продолжительное, тогда использовать марлевые прокладки нельзя.

Если используются стационарные ЭКГ аппараты, то нужно обязательно заземлять.

Электроды бывают одно- и многоразовые. Выбор электродов зависит от предпочтений медицинского сотрудника, выполняющего ЭКГ.

экг как правильно делать

Применение

• Определение частоты (см. также пульс) и регулярности сердечных сокращений (например, экстрасистолы (внеочередные сокращения), или выпадения отдельных сокращений — аритмии).
• Показывает острое или хроническое повреждение миокарда (инфаркт миокарда, ишемия миокарда).
• Может быть использована для выявления нарушений обмена калия, кальция, магния и других электролитов.
• Выявление нарушений внутрисердечной проводимости (различные блокады).
• Метод скрининга при ишемической болезни сердца, в том числе и при нагрузочных пробах.
• Даёт понятие о физическом состоянии сердца (гипертрофия левого желудочка).
• Может дать информацию о внесердечных заболеваниях, таких как тромбоэмболия лёгочной артерии.
• Позволяет удалённо диагностировать острую сердечную патологию (ишемия миокарда) с помощью кардиофона.
• Может применяться в исследованиях когнитивных процессов, самостоятельно или в сочетании с другими методами

Как установить электроды на конечности?

Для лучшего запоминания можно использовать правило светофора. Красный разместить на правой руке, желтый на левой руке, зеленый на левой ноге и черный – на правой ноге. Именно последний электрод является заземлением.

Вся постановка производиться на проксимальную часть конечностей. Но, обязательно нужно смазать место накладывания клемм гелем. Если нет геля, можно взять изотонический раствор или марлевую салфетку. При отсутствии одной из конечностей нужно установить клемм на культю. Для лучшего контакта нужно закрепить клеммы резиновыми лентами.

правильное наложение электродов

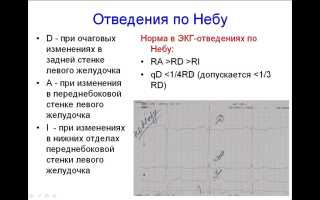

Проведение ЭКГ по Нэбу

Для проведения диагностики по Нэбу необходимо в первую очередь правильно расположить электроды. Всего их три, окрашенных в разные цвета. Для улучшения контактных свойств между электродом и кожей пациента используется специальная паста немного густой консистенции, изготовленная из детского мыла и обычной воды. Во избежание пачканий простыни, которую подкладывают под тело обследуемого, нужно использовать клеенку.

Подключение происходит следующим образом:

1. Первым крепят электрод, который является активным и имеет желтый цвет. При помощи специальной плоской пластинки-электрода его устанавливают под левой лопаткой в нижнем ее углу. Разрешается установка в позицию V7 — было замечено, что в таком положении результат получается более точным. К тому же, этот способ значительно облегчает диагностику лежачих больных.
2. Следующим располагают электрод красного цвета, который, в отличие от желтого, является пассивным. Он крепится при помощи присоски в форме груши. Местоположение данного электрода – второе межреберье с правой стороны грудной клетки.
3. Последний электрод окрашен в зеленый цвет и закрепляется на теле, как и красный, при помощи присоски. К сожалению, зачастую именно зеленый проводник закрепляют не там, где это нужно. Правильное его местоположение – на верхушке сердца. Правильное место можно определить ощупыванием – в нужном месте ощущаются верхушечные толчки. Зачастую местоположение определяют неправильно и устанавливают электрод в пятом межреберном пространстве, с левой стороны ключичной линии.

После подключения всех электродов можно определить треугольник, внутри которого оказывается сердце. Процедура ЭКГ происходит путем переключения тумблера для последовательного соединения различных осей:

• первая ось формируется из красного и желтого электрода. Это отведение располагается параллельно задней стороне сердца. Эта стандартная позиция записывается буквой «D» и считается самым точным показателем для определения наличия сердечных патологий, а точнее – на инфаркт миокарда, связанный с левым желудочком;
• вторая позиция обозначается буквой «А». Ось, которая образуется при втором переключении тумблера, располагается со стороны передней стенки органа. Данные, которые нужно снимать на этом этапе, не очень влияют на первоначально полученные значения;
• третье переключение остается подобным осям V2 и V3, разница состоит только в том, какое расположение сердечного органа в грудной клетке. Результаты третьего переключения записываются буквой «I», но и они не слишком влияют на данные, полученные при первом переключении.

Итак, можно сделать следующий вывод – наиболее точные и важные в диагностике данные получают при первом переключении тумблера и образовании оси с буквой «D».

При ЭКГ замечены отличительные признаки, которые заключаются в линии S-T. Она может быть поднята и иметь горбообразную форму, что говорит непосредственно об инфаркте миокарда, или же опущена и подразумевать гипертрофию левого желудочка сердца. При анализировании результатов важно также обратить внимание на форму зубца – он бывает отрицательным симметричным и отрицательным несимметричным.

Подготовительный этап

ЭКГ проводится в отдельной комнате, где устанавливаются удовлетворительные санитарно-гигиенические условия, обеспечивающие полный комфорт пациента. В данном помещении могут располагаться дополнительные конструкции, предназначенные для стрессовых тестов или велоэргометрии.

Подготовка пациента заключается в следующих манипуляциях:

• Человека успокаивают и добиваются полного его расслабления;
• Оголяются предплечья, голени и верхняя часть тела;
• Участки установки электродов обезжириваются и смачиваются специальным гелем для улучшения электропроводимости;
• Пациенту объясняется суть исследования.

Отведение по Клетэну

В практике кардиологических бригад СМП г. Екатеринбурга с 1968 года применяется дополнительное отведение по Клетэну, для краткости записи и удобства произношения обозначаемое в работе КССП одной буквой — «К» [ 1 ]. Для записи, провод с правой руки (красный), устанавливается над рукояткой грудины ( manubrium sterni ). Для этого можно использовать грудной электрод (присоску). Переключатель отведений на втором стандартном отведении – II. Данное отведение напоминает aVF, но на 2/3 выше его. Объясняется это тем, что при регистрации исключается правая рука, т. е. проводник с высоким сопротивлением, поэтому вольтаж данного отведения выше.

Нами ( совместно с О. Р. Окульским ) [ 4 ], была изучена информативность этого отведения в сравнении с другими, отражающими изменения в задней стенке левого желудочка. Во всех случаях, где был диагностирован инфаркт миокарда задней стенки, изменения, патогномоничные этой патологии ( элевация сегмента ST, патологический зубец Q ), имели место в обсуждаемом отведении. В случае инфаркта миокарда передней локализации, в отведении «К» имела место депрессия сегмента ST. Всего было проанализировано 130 карт вызовов. Данные анализа позволяют рекомендовать врачам скорой помощи в случае крайнего дефицита времени в сочетании с тяжелым состоянием больного (выраженный ангинозный приступ, кардиогенный шок-коллапс, острая сердечная недостаточность, запись ЭКГ в машине и т.д.) – вместо регистрации отведений II, III, III a, aVF, K — допустимо ограничиться записью отведения «К». В этом случае в карте вызова необходимо обосновать причину сокращенного обследования.

Усиленные отведения

В стандартных отведениях (I, II, III) видны только большие изменения, поэтому придумали усиленные отведения от конечностей.

Отведение aVL отвечает за боковую стенку. Если изменения есть в I отведении и дублируются в отведении aVL, значит это изменения по передней стенке. Если же изменения только в aVL –боковая стенка.

aVF — отвечает за заднюю стенку, изменения будут более достоверными.

aVR — усиление II отведения. Является отрицательным, т.к. к нему всегда обращен отрицательный полюс диполя.

Рис. 2. Усиленные отведения от конечностей

Расшифровка результатов

Расшифровку выполняет врач функциональной диагностики. Предметом его рассмотрения является лента с кардиограммой, на которой изображены зубцы. Специалист оценивает интервалы, высоту и ставит диагноз о состоянии сердечной мышцы.

Как указывалось, отведение D — самое информативное из трех рассматриваемых. О наличии ишемических изменений говорят три основных показателя на кардиограмме:

• повышенные вольтаж в комплексе QRS;
• несоответствие норме соотношения амплитуд зубцов Q и R;
• расширение зубца Q (также фиксируется во втором переключении).

Самостоятельно по кардиограмме определить состояние сердца невозможно. Дождитесь консультации со специалистом из клиники НИАРМЕДИК или со своим лечащим врачом, если вы проходите обследование и лечение в другой клинике.

Информационная ценность метода становится выше при использовании в дополнении с ним записи электрокардиографии в 12 отведениях и других методик (по Арриги, в ортогональных отведениях). Помимо ЭКГ данные о состоянии сердца дают электрокардиография, ЦДК и УЗИ с допплерографией. В сложных случаях применяется несколько методик.

Историческая справка

Изучение биотоков, которые создает сердечная мышца, активно велись еще в 19 веке. Тогда же и был создан первый аппарат, позволяющий регистрировать данные импульсы и по ним оценивать работу сердца. Так был создан первый в мире электрокардиограф, благодаря которому можно регистрировать данные сокращения сердечной мышцы и проведение электрического импульса по специальным путям. С тех пор медицинская сфера продолжает совершенствоваться и с каждым годом возрастает точность снятия биотоков при записи электрокардиограммы.

Запись ЭКГ у детей и беременных женщин

Электрокардиография проводится беременным женщинам и даже новорожденным детям. Противопоказаний к исследованию не существует, однако определенные сложности возникнут с людьми, имеющими серьезные психические отклонения. Разница в записи ЭКГ у взрослого и ребенка заключается лишь в размерах электродов, которые также можно приобрести на ресурсе расходного медицинского материала Авицена-мед.

Некоторые нюансы возникают при снятии ЭКГ у людей с декстракардией. У таких пациентов сердце находится справа, поэтому результаты исследования получатся прямо противоположными нормальным. Если пациент осведомлен о своей особенности, он обязан предупредить медицинского работника.

Регистрация отведений

При регистрации стандартных отведений расположение электродов должно быть следующим:

• Первое стандартное отведение: правая рука (-), левая рука (+).
• Второе стандартное отведение: правая рука (-), левая нога (+).
• Третье стандартное отведение: левая нога (+), левая рука (-).

Пациент должен находиться в состоянии покоя. Специалист просит его не нервничать и не двигаться. Затем осуществляется запись ЭКГ в I, II и III отведениях, после этого запись в усиленных и грудных отведениях. При этом в каждом отведении регистрируется от 4 сердечных циклов.

Как интерпретировать ЭКГ?

Одна из целей электрокардиографии – получение электрокардиограммы, особого графического изображения с ломаной кривой и острыми пиками. Пики (или зубцы) находятся на графике над горизонтальной линией.

Они обозначают глубину и частоту изменений ритма. При расшифровке результатов регистрации ЭКГ большое значение имеют промежутки между этими зубцами. Они обозначаются в электрокардиограмме буквенными сочетаниями: «TP», «QRST», «TP».

Восстановительная фаза между сокращениями мышцы на графике обозначается «Т». Возбуждение предсердий и деполяризация – буквой «Р», восстановительный цикл желудочков – буквой «U», возбуждение желудочков обозначается буквами «S», «Q», «R».

Кардиограмма здорового пациента

Специалист ориентируется на установленные нормы и сравнивает их с показателями полученной кардиограммы. Если состояние здоровья пациента хорошее, кардиограмма должна отобразить следующие параметры:

• QT – не более 450 миллисекунд.
• Р – положительный.
• ЭОС – не отклонена.
• S – отрицательный, ниже зубца R.
• Т – положительный.
• Q – отрицательный.
• ЧСС – от 60 до 80.
• QRS – около 120 миллисекунд.

Возможные отклонения

Специалист должен определить расстояние от одного зубца R до другого.

• Если между зубцами R имеются различия расстояния, то это может свидетельствовать о том, что у пациента сердечная аритмия.
• О брадикардии могут говорить низкие показатели частоты сердечных сокращений.
• Если нет зубца Р, произошла смена водителя ритма.
• При частом сердечном ритме подозревается тахикардия.
• Если число желудочных комплексов выше 105, это признак тахикардии.
• Но если число желудочных комплексов ниже 60, то это признак брадикардии.

Рекомендации для пациентов

Перед прохождением ЭКГ пациентам рекомендуется:

• Убрать из рациона влияющие на сердечно-сосудистую систему продукты;
• Прекратить прием некоторых лекарств (только с одобрения врача);
• Избегать серьезных физических нагрузок;
• Не наносить на руки, ноги или грудною клетку крема или лосьоны.

При наличии выраженной одышки у пациента в лежачем положении разрешается записывать электрокардиограмму сидя. Но в таком случае медсестра должна более внимательно следить за креплениями электродов, чтобы они не сползали.
